Automatischer Probenehmer

Vollautomatischer Probenehmer für rieselfähige Produkte leicht / schwer, zum Einbau in eine 150er Rohrleitung bei einer Neigung der Rohrleitung von 35° bis 75° bei trockenen Material (Der Probenehmer kann auch für andere Rohrdurchmesser geliefert werden).

Beschreibung:

Der vollautomatische Probenehmer SPN 150-100-20 ist von der Arbeitsgemeinschaft der Anerkennungsstellen für landwirtschaftliches Saat- und Pflanzengut in Deutschland als automatischer Probenamegerät zugelassen. Weitere Informationen können auf der Internetseite der Arbeitsgemeinschaft der Anerkennungsstellen für landwirtschaftliches Saat- und Pflanzengut in Deutschland eingesehen werden (www.ag-akst.de).

Das Ziehen der Probe funktioniert automatisch aus dem laufenden Produkt (z.B. Getreide, Rübensamen, Ölsaaten etc). Bei leichten Produkten wird zur Probenahme das Material im Probenehmer mittels einer zuschaltbaren Klappe aufgestaut, die Zeitinterwalle der Aufstauung werden mit einem Steuerrelais geregelt. Die Klappenfunktion kann bei schweren Produkten ausgeschaltet werden. Die Probenahme erfolgt über einen Messing-Schlitten mit einer Öffnung von 100mm x 20mm. Die Probe wird unterhalb des Probenehmers in einen separaten Trichter gezogen bzw. fällt aus dem gestauten oder laufendem Probestrom in diesen und kann in einem Behälter aufgefangen werden.

Mit einem Stufenschalter zur Voreinstellung folgender Positionen (werkseitige Einstellungen):

• Position 0 = "keine Probe"
• Position 1 = "kleine Partie", 1s Probe ziehen, 90s Pause
• Position 2 = "mittlere Partie", 1s Probe ziehen, 150s Pause
• Position 3 = "große Partie", 1s Probe ziehen, 240s Pause

Es können andere Zeitintervalle für die Probeziehungen durch den Bediener voreingestellt werden.

Elektrischer Anschluss: 24V
Betriebsdruck Pneumatik 3,0bar

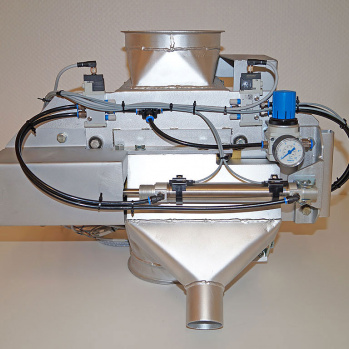

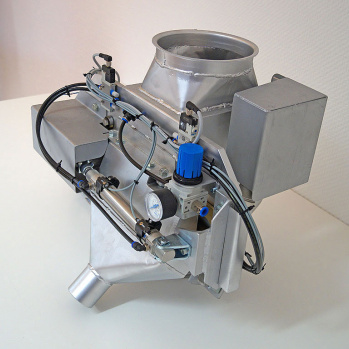

Alle beweglichen Teile sind durch Abdeckungen verborgen. Die Abdeckungen wurden in den folgenden Bildern zur besseren Erläuterung demontiert.
